Термотрансферная стрічка: склад і властивості

Для створення етикеток, ідентифікаторів та різних бірок широко використовуються термотрансферні принтери, які переносять зображення на об'єкт температурним способом. Основні причини такої популярності – оперативність, однакова собівартість поодинокого примірника за будь-якого розміру партії, відмінна якість зображення та його стійкість, робота з великим асортиментом матеріалів.

Термотрансферні стрічки (ріббони або ribbon) – це основний витратний матеріал подібних пристроїв. Конструктивно ріббон – це багатошаровий сендвіч. На основу з тонкого шару поліестеру, який відрізняється високою теплопровідністю, з одного боку нанесено спеціальний фарбувальний склад, а з іншого – протекторне покриття з антистатичним ефектом, що зменшує знос друкувальної голівки. Барвник може покриватися ґрунтовкою, яка підвищує його адгезію до підкладки. За дислокацією шару барвника розрізняють такі намотування:

• ріббон з намотуванням IN – фарба орієнтована всередину рулону;
• ribbon з намотуванням AUT – фарба розташована із зовнішнього боку.

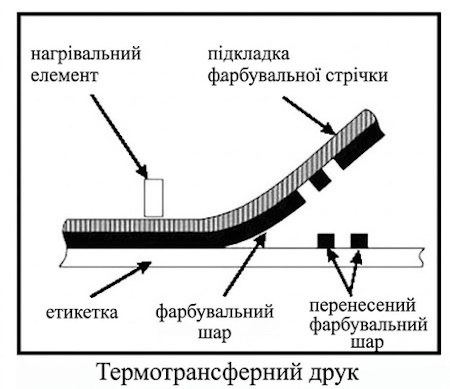

Під час друку голівка нагріває стрічку в тих позиціях, де необхідно отримати відбиток. У результаті розплавлений барвник переноситься на стікер. Пристрої з термотрансферним друком використовують два принципово різних різновиди друкувальних головок, які потребують різних типів стрічки:

• Flat Head, або плоска голівка – основа та фарбувальна стрічка контактують одна з одною не тільки в момент перенесення зображення, але й деякий проміжок часу після цього;
• Near Edge, або контакт по краю – час зіткнення термотрансферної стрічки та основи мінімальний.

Витрата ріббону дорівнює сумарній довжині надрукованих об'єктів. У деяких друкувальних пристроях закладено алгоритм економії ribbon saver.

У термотрансферних стрічках застосовується три основних види барвників:

• Wax – пігмент на основі восків. Відрізняється низькою температурою перенесення, забезпечує достатньо хорошу чіткість горизонтально орієнтованих штрихових кодів та інших зображень на паперових носіях, матових, глянцевих і напівглянцевих етикетках. Відбиток стійкий до впливу світла та вологи. Швидкість роботи до 300 мм/с.
• RESIN – фарбувальне покриття складається з великої кількості синтетичних полімерних смол. Вимагає високої температури під час друку. Забезпечується якісний відбиток, резистентний до світла, вологи, механічного стирання, впливу розчинників та підвищених температур. Як цільова основа може використовуватися будь-який полімер (ПВХ, ПЕ, ПП, поліестер) та текстильні смуги. Швидкість друку до 250 мм/с.
• WAX/RESIN – композитний барвник на основі воску з великим вмістом синтетичних смол. Має енергію перенесення вищу, ніж у воскових, але нижчу, ніж у полімерних фарб, при цьому зберігається висока швидкість перенесення. Використовується для нанесення досить стійких зображень на папір та полімерні носії.

Конструктивні особливості ріббонів

Для коректного функціонування принтера необхідно правильно вибрати такі параметри ріббону:

• Ширина стрічки повинна перевищувати розмір ділянки друку – це захистить друкувальну голівку від пошкоджень.
• Діаметр втулки вибирається відповідно до друкувального пристрою – 1 або ½ дюйма.
• Форма та лінійний розмір втулки можуть бути стандартними або відрізнятися конфігурацією. Виготовляється втулка з картону або пластику.
• Сама термотрансферна стрічка намотується по центру або ближче до одного з країв втулки.
• Кожен ріббон починається з більш щільного полімеру, який захищає стрічку від пошкоджень та є допоміжним елементом під час заправки. Закінчення рулону (трейлер) виконується з прозорого або світловідбиваючого матеріалу з більшою товщиною. Призначення трейлера – сповістити пристрій про закінчення плівки в рулоні. Вид трейлера залежить від використовуваної моделі принтера.
• Товщина намотування (а отже, і довжина термотрансферної стрічки в бобіні) також визначається моделлю друкувального пристрою. Більшість настільних апаратів використовують намотування по 100 м. Промислові агрегати орієнтовані на рулони по 300 м. Деякі моделі верхнього ценового сегменту використовують бобіни по 450, 540, 600 або 900 м.

Критерії якості термотрансферного друку

З характеристик, за якими оцінюється прийнятність стрічки, можна виділити такі параметри:

• щільність кольору;
• чіткість продруковування горизонтально та вертикально розташованих штрих-кодів;
• можливість роботи з різними матеріалами;
• Сама термотрансферна стрічка намотується по центру або ближче до одного з країв втулки.
• стійкість до зовнішніх руйнівних факторів, таких як вологість, світло, тертя, агресивні середовища, підвищені та знижені температури;
• енергія отримання відбитка;
• швидкодія.

Термотрансферний друк застосовується в багатьох сферах торгівлі та обслуговування. Він допоможе організувати складські процеси, сформувати етикетки в магазинах та на виробництві, роздрукувати квитки на транспортні послуги та розважальні заходи, здійснити штрих-кодування для автоматичної ідентифікації. Правильний вибір витратних матеріалів – гарантія безперебійної роботи Ваших підприємств.
